Лампы с полым катодом типа Agilent одноэлементные 4 контакта

Четырехконтактные кодированные лампы с полым катодом Agilent (4-Pin) Четырехконтактная (4-Pin) кодированная лампа с полым катодом — это интеллектуальный источник спектрального излучения, разработанный специально для автоматизированных атомно-абсорбционных спектрометров (ААС) производства Agilent Technologies (включая приборы, выпущенные под историческим брендом Varian) и систем компании GBC Scientific. Главная конструктивная особенность этих ламп заключается в наличии 4-контактного цоколя октального типа. В отличие от базовых двухконтактных моделей, в этих лампах реализована функция аппаратного кодирования (Data Coded), которая связывает физический источник света с программным обеспечением спектрометра.

---

Технические характеристики и принцип кодирования

1. Стандартный форм-фактор: Лампы изготавливаются в герметичном корпусе из специального стекла диаметром 37 мм (1,5 дюйма). Торцевое оптическое окно изготавливается из высокочистого плавленного кварца, что гарантирует беспрепятственное прохождение коротковолнового ультрафиолетового излучения.
2. Внутренняя среда и газовое наполнение: Внутренний объем колбы заполняется чистым инертным газом — как правило, неоном (Ne), реже аргоном (Ar). Газ-заполнитель подбирается индивидуально для каждого химического элемента, чтобы избежать перекрывания посторонних газовых эмиссионных линий с основными резонансными линиями определяемого металла.

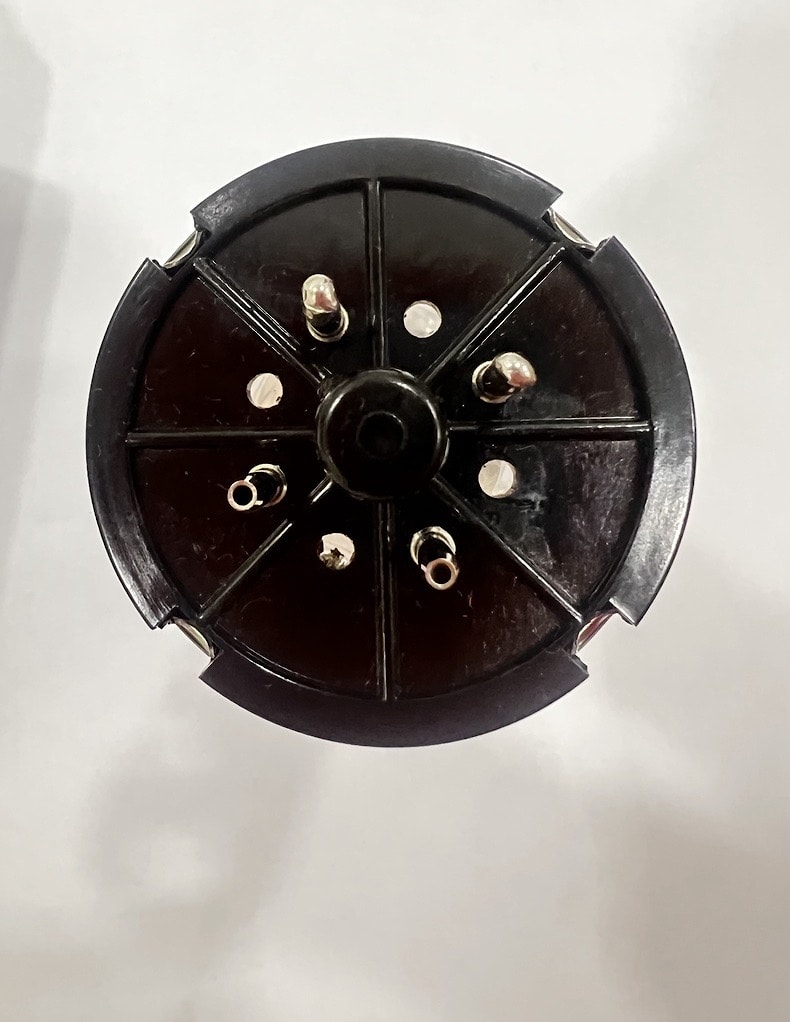

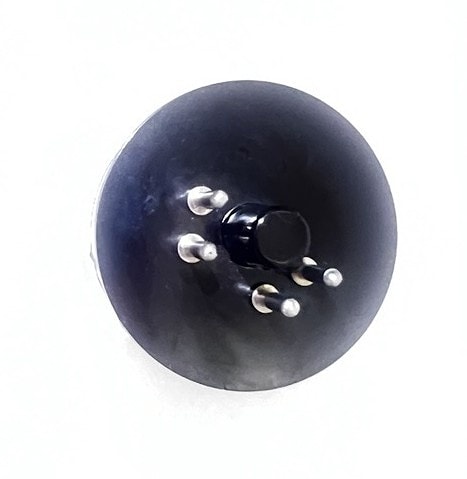

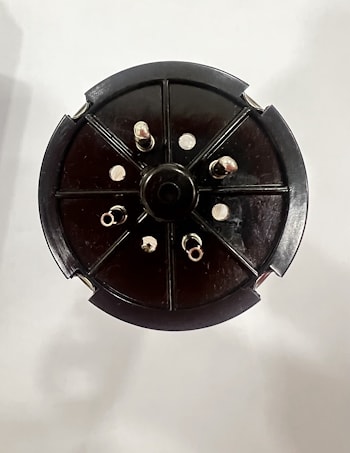

3. Назначение четырех контактов (4-Pin): Из восьми возможных штырьков на цоколе физически распаяны только четыре:
   • Два контакта напрямую соединены с электродной системой (анод и полый катод) для подачи рабочего напряжения тлеющего разряда.
   • Еще два контакта замкнуты через внутреннюю прецизионную кодирующую схему (матрицу сопротивлений).

При установке лампы в гнездо турели спектрометра Agilent/Varian система автоматически считывает электрическое сопротивление с кодирующей пары контактов. Программное обеспечение спектрометра мгновенно распознает тип установленного элемента, выставляет оптимальную рабочую длину волны монохроматора, ширину спектральной щели и устанавливает регламентированный заводом безопасный рабочий ток. Это полностью нивелирует риск человеческой ошибки (например, случайную подачу высокого тока на легкоплавкий катод).

---

Дифференциация рабочих токов и физика износа Несмотря на автоматическую защиту, оператор должен контролировать состояние ламп, поскольку физико-химические свойства элементов в катоде диктуют разные условия эксплуатации:

• Чувствительные низкотоковые лампы (3–6 мА): Применяются для элементов с низкой температурой плавления и высокой летучестью (таких как As, Se, Hg, Cd, Pb, Bi, Sb, Tl). Для них характерна ускоренная деградация ресурса из-за быстрого катодного распыления, геттерного эффекта (абсорбции неона распыленным металлом) и образования зеркального налета на внутреннем кварцевом окне. Автоматика Agilent строго ограничивает ток для этих ламп.
• Стабильные высокотоковые лампы (10–20 мА): Предназначены для тугоплавких металлов (Mo, W, Ti, V, Si), требующих интенсивной ионной бомбардировки для получения плотного атомного пара.

Номинальные и критические параметры электропитания для каждой лампы в обязательном порядке дублируются на индивидуальной упаковочной коробке изделия и содержатся в бумажном паспорте (сертификате), вложенном в комплект поставки.

---

Карта аппаратной совместимости

Уровень интеграции	Поддерживаемые серии и бренды ААС
Полная интеграция (с автокодированием)	• Agilent / Varian: Автоматизированные спектрометры серий Agilent 240 AA, 240FS, 240Z, 280FS, 280Z, а также портативные системы 55B AA и классические линейки SpectrAA. • GBC Scientific: Все модели ААС этого австралийского бренда, поддерживающие стандарт кодирования 4-Pin.
Ограниченная работа (в режиме ручной настройки)	• Спектрометры Shimadzu (серии 6300/7000), Analytik Jena (серии novAA/ZEEnit), отечественные системы «Квант» и МГА (Люмэкс). Посадочное гнездо 37 мм совпадает, лампа будет гореть, но кодирование приборами не поддерживается — вносить данные элемента и тока лаборанту придется вручную.
Полная несовместимость	• Спектрометры PerkinElmer. Конструкция их турелей физически рассчитана только на широкие лампы диаметром 51 мм (2 дюйма) Lumina с собственным типом цоколя.
